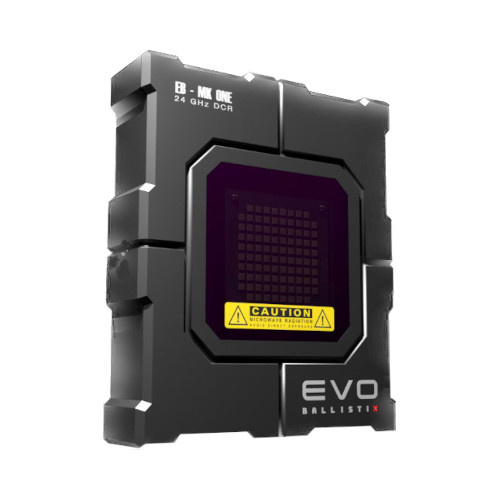

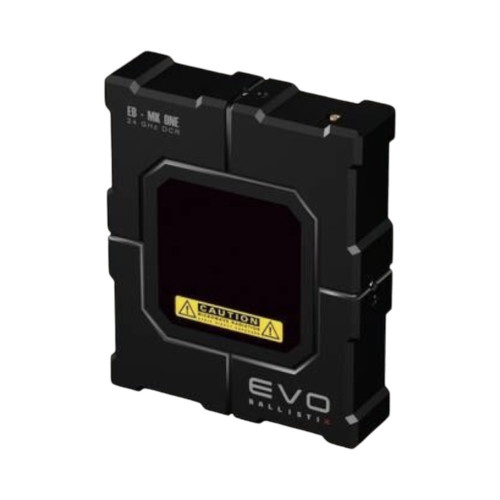

Profesionální balistický radar EB-MK ONE

Radarový systém Evo Ballistix EB-MK ONE může vysílat s výkonem až 100 mW. Ten lze v případě potřeby snížit až na 80 nebo 60 mW. S touto specifikací splňuje EB-MK ONE nejvyšší bezpečnostní předpisy a je zcela bezpečný.

Radar využívá K-pásmo elektromagnetického spektra na 24 GHz. Přenosovou frekvenci lze nastavit v rozmezí 24 000 až 24 250 GHz s krokem 50 MHz. Pro každý krok je k dispozici 9 přenosových kanálů s mírně odlišnými frekvencemi, které umožňují použití více systémů ve stejném frekvenčním rozsahu.

Přesnost měření rychlosti je 0,24 m/s při jakékoli rychlosti. To se provádí měřením skutečného dopplerovského posunu, pro který posun ~160 Hz odpovídá změně rychlosti 1 m/s. Rozsah pro měření rychlosti silně závisí na umístění EB-MK ONE. U standardních střel je to asi 30 m, pro střely velké ráže více.

EB-MK ONE má rozměry 25x20x10 cm s hmotností 2,5 kg (5 lb) včetně připojeného akumulátoru. WiFi připojení využívá pásmo 2,4 GHz. K EB-MK ONE může být současně připojeno pouze jedno zařízení pro řízení měření.

Uživatelské rozhraní je přístupné přes webový server v zařízení. Zobrazená IP adresa musí být jednoduše zadána do adresního řádku prohlížeče pro připojení k EB-MK ONE. Podporovány jsou všechny běžné prohlížeče včetně Google Chrome, Firefox, Safari a mnoha dalších.

Kromě již předinstalovaného katalogu zbraní a střeliva mohou uživatelé přidávat vlastní záznamy se všemi relevantními technickými údaji. To zahrnuje nastavitelné drag profily nebo BC střel. Všechna relevantní naměřená data lze snadno exportovat do souborů .csv, ke kterým lze přistupovat pomocí programů, jako je MS Excel (Text je třeba rozdělit do sloupců) nebo v tabulkách Google.

EB-MK ONE má dva volitelné způsoby spuštění měření: mikrofon a radarovou spoušť. Radarová spoušť detekuje dostatečně silný signál vytvořený jakýmkoli pohybujícím se objektem, aby byl zahájen záznam signálu. Nastavitelná spoušť mikrofonu to dělá tak, že detekuje dostatečně hlasitý zvuk.

Připojení je možné pomocí kabelu (LAN) mezi EB-MK ONE a uživatelským zařízením nebo přes WIFI připojení (WLAN) pomocí antény. EB-MK ONE a zobrazovací zařízení uživatele jednoduše musí být ve stejné síti, která nemusí být připojena k internetu.

EB-MK ONE používá vlastní baterii, která dokáže napájet EB-MK ONE po dobu 6-8 hodin v závislosti na podmínkách prostředí. Pro zajištění nejvyšší úrovně přesnosti měření vyžaduje EB-MK ONE dokonale stabilní zdroj energie a nelze jej napájet ze zásuvky.

Všechny jednotky lze snadno a individuálně přepínat mezi metrickým a imperiálním systémem.

EB-MK ONE je možné používat jak ve vnitřích, tak i venkovních prostorách za všech povětrnostních podmínek. To zahrnuje použití i při měnících se světelných podmínkách a při dešti.

Použití dopplerovské radarové technologie s konstantní vlnou umožňuje mnohem větší počet měření vracejícího se radarového signálu. S 2,5 až 20 miliony měření za sekundu je EB-MK ONE schopen detekovat nejmenší změny v signálu, které umožňují analýzu rotace a kývání střely. Balistická dráha mimo měřicí rozsah EB-MK ONE se vypočítává pomocí jednotlivých brzdných funkcí pro projektily a podmínek prostředí měřených integrovanou meteorologickou stanicí. Na rozdíl od jiných balistických kalkulátorů, například od velkých výrobců střeliva, může uživatel tyto funkce ručně upravit, aby přesněji reprezentovaly měřenou střelu například pro pušky s různým stoupáním vývrtu.

Použití modelu skutečného odporu je budoucností pro balistické výpočty. G1 a G7 BC jednoduše porovnávají balistické vlastnosti střely se standardní střelou. Protože se tyto schopnosti na delší vzdálenosti liší, objevilo se použití vícenásobných BC pro střelce na dlouhé vzdálenosti. Drag profil kombinuje schopnosti multi BC pro všechny vzdálenosti a všechny úsťové rychlosti.

Radarový senzor EB-MK ONE má úhel otevření 11 stupňů. Nejlepší úhel pro měření úsťové rychlosti (v rozsahu 50 cm) je 12,5 stupně. Pro měření rychlostí na větší vzdálenosti lze úhel zmenšit pod 5 stupňů. Maximální doporučený úhel je 20 stupňů, protože větší úhly mohou způsobit pokles přesnosti.
